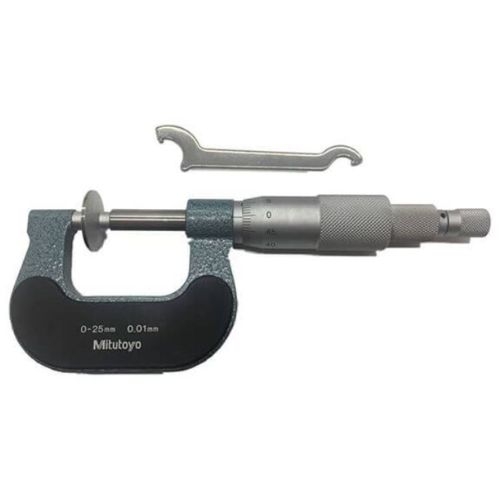

Panme cơ đầu đĩa đo răng trục không xoay Mitutoyo 169-201-10 là một dụng cụ đo lường chuyên dụng, được thiết kế đặc biệt để kiểm tra chiều dài tiếp tuyến gốc (root tangent length) của bánh răng thẳng và bánh răng nghiêng. Đây là thông số quan trọng trong việc đánh giá độ chính xác của bánh răng, bởi nó ảnh hưởng trực tiếp đến khả năng truyền động, độ bền và độ ổn định của hệ thống cơ khí. Khác với các loại panme thông thường, model này sử dụng trục đo không xoay và đầu đo dạng đĩa, giúp tiếp xúc ổn định với bề mặt răng, hạn chế mài mòn chi tiết và đảm bảo kết quả đo chính xác lâu dài.
Mitutoyo 169-201-10 có dải đo từ 0 – 25 mm, độ chia nhỏ 0.01 mm và độ chính xác cao ±4 µm, đáp ứng yêu cầu khắt khe trong gia công và kiểm định. Đĩa đo có đường kính 20 mm, được chế tạo từ thép tôi cứng, bề mặt mài siêu mịn, giúp đo chính xác ngay cả với những bánh răng nhỏ. Cơ chế ratchet stop duy trì lực đo ổn định trong khoảng 3–8 N, tránh sai số do lực tay không đều. Khung đo chắc chắn, có lớp cách nhiệt, giúp duy trì độ chính xác ngay cả khi làm việc trong môi trường sản xuất có biến động nhiệt độ. Bề mặt thước phủ satin chrome chống lóa, giúp người dùng dễ dàng đọc số đo trong mọi điều kiện ánh sáng.
Ứng dụng của panme này rất đa dạng: từ gia công bánh răng thẳng và nghiêng, kiểm định chất lượng trong ngành chế tạo máy, đến sản xuất ô tô, hàng không và thiết bị công nghiệp nặng. Ngoài ra, nhờ thiết kế đầu đĩa phẳng, panme còn có thể đo các vật liệu mềm như nỉ, cao su, bìa cứng hay vải – mở rộng phạm vi ứng dụng ngoài lĩnh vực cơ khí. Với trọng lượng nhẹ khoảng 230 g và thiết kế gọn gàng, sản phẩm mang lại sự thoải mái khi thao tác liên tục, đồng thời đảm bảo độ chính xác cao trong mọi phép đo.
